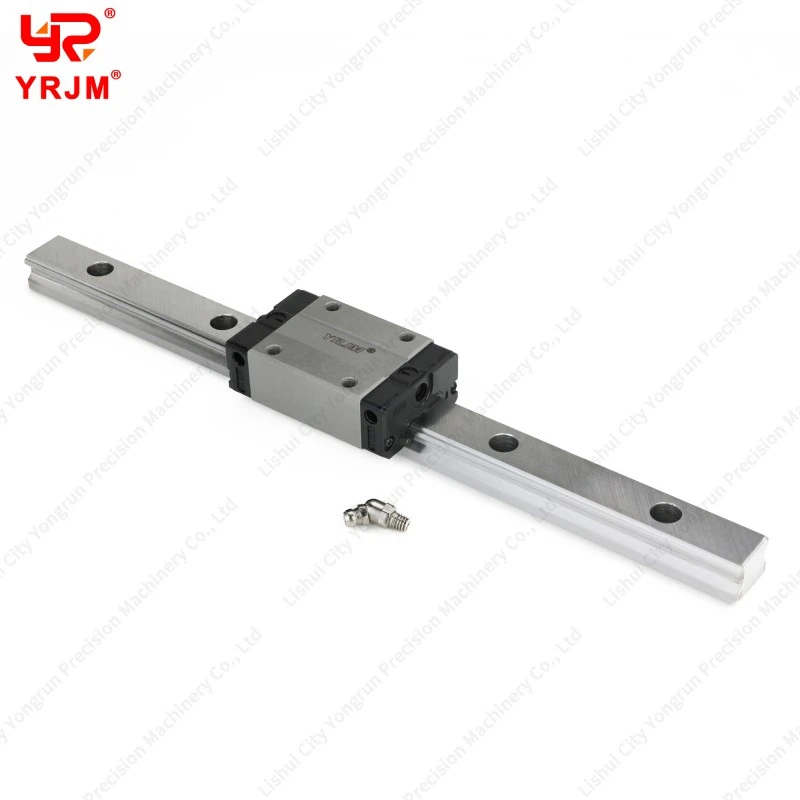

ลิเนียร์ไกด์ EGH30CA

ลิเนียร์ไกด์ EGH30CA

รายละเอียดสินค้า

EGH30CA เป็นรางการเคลื่อนที่เชิงเส้นโปรไฟล์ต่ำที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำจากซีรีส์ EG ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรมซึ่งมีระยะห่างในแนวตั้งจำกัด แต่ความแข็งแกร่งของโครงสร้างยังคงเป็นสิ่งสำคัญ ออกแบบมาเพื่อใช้งานบนราง EGR30 มาตรฐานขนาด 30 มม. บล็อกชนิดสี่เหลี่ยมนี้ให้ความสูงของการประกอบขนาดกะทัดรัด 40 มม. และความกว้าง 60 มม.

• การจัดการโหลดที่แข็งแกร่ง:มีความยาวตัวถังบรรทุกหนักมาตรฐาน 98.1 มม. แคร่ได้รับการจัดอันดับสำหรับความสามารถในการรับน้ำหนักแบบไดนามิกพื้นฐาน (Cdyn) 23.70 kN และความสามารถในการรับน้ำหนักคงที่พื้นฐาน (C0) 47.46 kN
• เสถียรภาพทางแรงบิด:รางลูกปืนหมุนเวียนสี่แถวแบบสมมาตรให้ความสามารถในการรับน้ำหนัก 4 ทิศทางที่สมดุล โดยให้พิกัดโมเมนต์คงที่ที่ 680 Nm ในการหมุน (MR) และ 550 Nm ใน Pitch/Yaw (MP/MZ) เพื่อต้านทานแรงเอียงภายใต้น้ำหนักบรรทุกชดเชย
• การติดตั้งและการกำหนดค่า:รูปแบบการติดตั้งด้วยสลักสี่ตัวจากบนลงล่าง (เกลียว 40 มม. × 40 มม., M8 × 12 มม.) ช่วยให้สามารถยึดเข้ากับแคร่เครื่องจักรได้อย่างมั่นคง บล็อกนี้สามารถปรับแต่งได้ในระดับความแม่นยำปกติ (C), สูง (H) และความแม่นยำ (P) โดยมีการโหลดล่วงหน้า Z0 (เบา) หรือ ZA (ปานกลาง) ที่ตั้งจากโรงงานเพื่อให้เหมาะกับความต้องการตำแหน่งเฉพาะ

เหตุใดจึงเลือก EGH30CA
1.รอยเท้าขนาดกะทัดรัด ความจุหนัก:ออกแบบมาให้มีความสูงในการประกอบต่ำ คู่มือนี้จึงพอดีกับกล่องหุ้มอุปกรณ์ขนาดกะทัดรัดได้อย่างง่ายดาย ในขณะที่รองรับโหลดไดนามิก 23.70 kN
2.Stable สี่-Bolt Mount:ตัวเครื่องขนาด 98.1 มม. มีฐานที่มั่นคงพร้อมรูเกลียว M8 สี่รู (รูปแบบ 40 มม. × 40 มม.) ช่วยลดการสั่นสะเทือนระหว่างการเปลี่ยนทิศทางอย่างรวดเร็ว
3. ความจุเท่ากันในทุกทิศทาง:หน้าสัมผัสลูกบอล 45 องศาแบบสมมาตรให้การรองรับน้ำหนักที่สม่ำเสมอ ไม่ว่าจะติดตั้งแบบเรียบ บนผนัง หรือกลับหัว
4. การติดตั้งแบบให้อภัย:เทคโนโลยีส่วนโค้งวงกลมที่ปรับแนวได้เองของเราจะดูดซับการเปลี่ยนแปลงของพื้นผิวเล็กน้อยบนเฟรมที่ไม่ใช่พื้น ทำให้การเคลื่อนไหวราบรื่นโดยไม่มีการผูกมัด

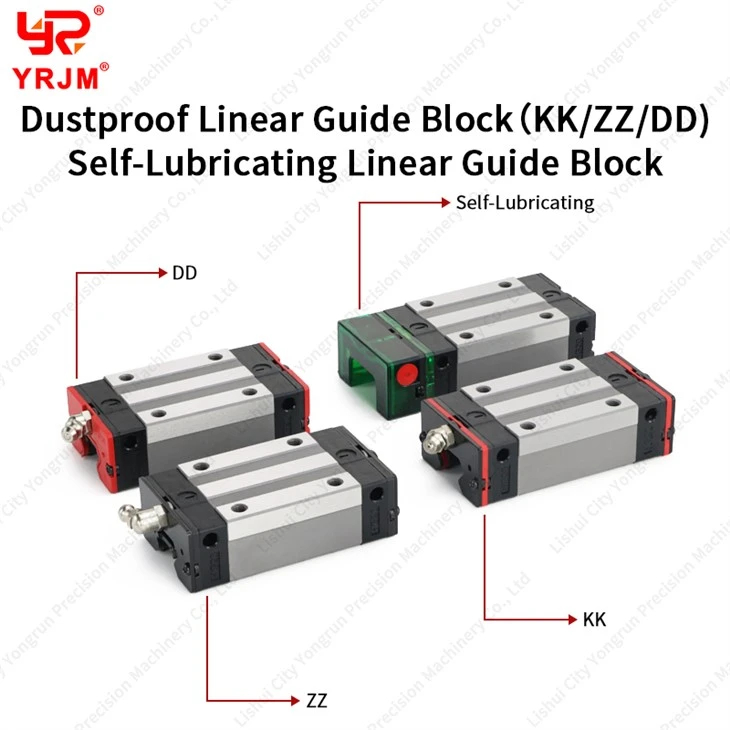

5.การป้องกันในตัว:ซีลปลายปากสองชั้นมาตรฐานและซีลด้านล่างจะล็อคฝุ่นและเศษต่างๆ ในขณะที่ยังคงรักษาจาระบีไว้เพื่อยืดระยะเวลาการบริการ
