บอลสกรูรีดเย็นเป็นส่วนประกอบการส่งผ่านที่มีความแม่นยำสูงซึ่งจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเส้นตรง (หรือกลับกัน) ใช้กันอย่างแพร่หลายในเครื่องมือเครื่อง CNC, อุปกรณ์อัตโนมัติ, หุ่นยนต์อุตสาหกรรม, อุปกรณ์การแพทย์, อุปกรณ์เซมิคอนดักเตอร์, เครื่องมือวัดความแม่นยำ และสาขาอื่นๆ เมื่อเปรียบเทียบกับสกรูเลื่อนแบบเดิม บอลสกรูรีดเย็น-มีข้อได้เปรียบในด้านประสิทธิภาพการส่งผ่านสูง ความต้านทานแรงเสียดทานต่ำ ความแม่นยำในการวางตำแหน่งสูง และอายุการใช้งานที่ยาวนาน เพื่อให้มั่นใจถึงการทำงานที่มั่นคงและการส่งผ่านบอลสกรูรีดเย็น-อย่างมีประสิทธิภาพ บอลสกรูรีดเย็น-ประกอบด้วยส่วนประกอบสำคัญหลายประการ ซึ่งแต่ละองค์ประกอบมีหน้าที่ที่แตกต่างกัน ส่วนประกอบหลักทั้ง 6 ประการมีการอธิบายไว้ด้านล่างนี้
1.เพลาสกรู
สกรูคือส่วนหลักของบอลสกรูรีดเย็น-และเป็นส่วนประกอบลูกปืนของระบบส่งกำลัง
โครงสร้างทางวิ่ง
ร่องน้ำแบบเกลียวต่อเนื่องถูกสร้างขึ้นบนพื้นผิวเพลาสกรูโดยกระบวนการรีดเย็น ร่องน้ำนี้ต่อเข้ากับลูกบอลและน็อตเพื่อให้สัมผัสกันขณะกลิ้ง ส่งผลให้มีการส่งผ่านที่มีประสิทธิภาพ ความแม่นยำในการตัดเฉือนของลูกกลิ้งส่งผลโดยตรงต่อความเรียบและความแม่นยำในการวางตำแหน่งของสกรู
โหลด-ฟังก์ชันแบริ่ง
สกรูไม่เพียงแต่สามารถส่งกำลังเท่านั้น แต่ยังทนทานต่อแรงตามแนวแกนและแรงรัศมีบางส่วนอีกด้วย ด้วยเหตุนี้ จึงมักจะผลิตจาก-เหล็กกล้าโลหะผสมที่มีความแข็งแรงสูงและ-ที่ผ่านการอบด้วยความร้อนเพื่อปรับปรุงความแข็ง ความต้านทานต่อการเสียดสี และอายุการใช้งานที่ล้า
2.กรวย;

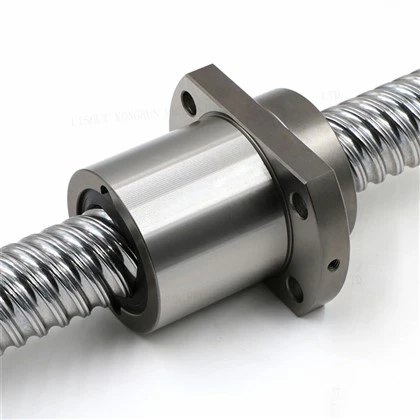

มีการติดตั้งบอลนัทบนเพลาสกรูและเป็นส่วนสำคัญในการรับรู้การเคลื่อนที่เชิงเส้น
รันเวย์ภายใน
พื้นผิวด้านในของน็อตมีร่องน้ำแบบเกลียวที่เข้ากันกับร่องน้ำของน็อต ลูกบอลกลิ้งในพื้นที่นี้เพื่อให้มีแรงเสียดทานต่ำและเปลี่ยนการเคลื่อนไหวได้อย่างมีประสิทธิภาพ
การส่งผ่านการเคลื่อนไหว
เมื่อสกรูหมุน น็อตบอลจะเคลื่อนที่เป็นเส้นตรงตามแนวสกรู ในทางกลับกัน เมื่อขันน็อตเป็นเส้นตรง สกรูก็สามารถหมุนได้เพื่อให้เป็นไปตามข้อกำหนดการส่งผ่านของอุปกรณ์ต่างๆ
3.บอล
บอลสกรูเป็นส่วนประกอบสำคัญที่ทำให้บอลสกรูแตกต่างจากสกรูสี่เหลี่ยมคางหมูมาตรฐาน และมีบทบาทสำคัญในการลดแรงเสียดทาน
การส่งกำลังแบบโรลลิ่ง
ลูกบอลจะไหลเวียนระหว่างร่องน้ำของน็อตและน็อต เปลี่ยนแรงเสียดทานจากการเลื่อนแบบดั้งเดิมให้กลายเป็นแรงเสียดทานจากการกลิ้ง สิ่งนี้จะช่วยลดความต้านทานแรงเสียดทานได้อย่างมากและปรับปรุงประสิทธิภาพทางกล รับประกันความแม่นยำในการส่งผ่าน
ลูกบอลที่มีความแม่นยำสูงมีความสม่ำเสมอของขนาดที่ดีเยี่ยมและมีความทรงกลมสูง ซึ่งช่วยลดช่องว่างในการทำงานและปรับปรุงความแม่นยำในการกำหนดตำแหน่งและความสามารถในการทำซ้ำ
4.ระบบหมุนเวียนลูกบอล
ระบบหมุนเวียนหมุนเวียนนำลูกบอลอย่างต่อเนื่อง เป็นส่วนสำคัญที่รับประกันว่าบอลสกรูจะทำงานได้ตามปกติ
วิธีการหมุนเวียน
วิธีการหมุนเวียนทั่วไปขึ้นอยู่กับการออกแบบผลิตภัณฑ์ ได้แก่ การหมุนเวียนภายใน การหมุนเวียนภายนอก และการหมุนเวียน-ฝาท้าย แนวทางที่แตกต่างกันนำไปใช้กับข้อกำหนดเฉพาะและสถานการณ์การใช้งาน
มั่นใจในการดำเนินงานอย่างต่อเนื่อง
ระบบไหลเวียนโลหิตช่วยให้ลูกบอล-กลับเข้าสู่สนามแข่งอีกครั้งหลังจากเสร็จสิ้นรอบ ทำให้ลูกบอลหมุนได้อย่างต่อเนื่องและรับประกันความมั่นคงของสกรูในระยะยาว-
5. ระบบซีล
ซีลส่วนใหญ่จะติดตั้งที่ปลายทั้งสองข้างของน็อตบอลเพื่อป้องกันสนามแข่งและบอลภายใน
การป้องกันการปนเปื้อนสารปนเปื้อน
ซีลสามารถป้องกันฝุ่น เศษโลหะ ความชื้น และสารมลพิษอื่นๆ เข้าสู่รันเวย์ได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดการสึกหรอและเพิ่มเสถียรภาพในการส่งผ่าน
ให้หล่อลื่น
การซีลยังช่วยลดการรั่วไหลของจาระบี ช่วยให้ลูกบอลและรันเวย์ได้รับการหล่อลื่นอย่างดีในระยะยาว และช่วยยืดอายุการใช้งานของสกรู
6. ระบบหล่อลื่น
การหล่อลื่นที่เหมาะสมสามารถลดแรงเสียดทานและการสึกหรอได้ ซึ่งเป็นเงื่อนไขสำคัญสำหรับการทำงานที่มั่นคงของบอลสกรู
วิธีการหล่อลื่น
บอลสกรูรีดเย็นสามารถหล่อลื่นด้วยจาระบีหรือน้ำมันหล่อลื่น ตามความเร็วในการทำงาน โหลด และสภาพแวดล้อมการทำงาน สามารถเลือกวิธีการหล่อลื่นที่เหมาะสมได้
การยืดอายุการให้ประโยชน์
การเติมอย่างสม่ำเสมอสามารถลดแรงเสียดทานระหว่างลูกบอลและรันเวย์ ปรับปรุงการทำงานที่ราบรื่น ลดอุณหภูมิที่เพิ่มขึ้น และยืดอายุการใช้งานโดยรวมของชุดประกอบบอลสกรู
บทคัดย่อ
บอลสกรูรีดเย็น-ส่วนใหญ่ประกอบด้วยเพลาสกรู น็อตบอล บอล ระบบหมุนเวียน ระบบซีล และระบบหล่อลื่น ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อให้ได้ระบบส่งกำลังทางกลที่มีประสิทธิภาพ แม่นยำ และมีแรงเสียดทานต่ำ เมื่อเลือกและใช้บอลสกรูรีดเย็น- องค์กรต่างๆ ไม่ควรพิจารณาเพียงเกรดความแม่นยำและความจุแบริ่งเท่านั้น แต่ยังให้ความสำคัญกับการบำรุงรักษาการหล่อลื่นและการตรวจสอบรายวันเพื่อเพิ่มประสิทธิภาพการส่งผ่านสูงสุดและยืดอายุการใช้งานของอุปกรณ์
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างบอลสกรู-รีดเย็นและบอลลีดสกรูมาตรฐาน ตอบ: บอลสกรูรีดเย็นใช้กลไกการเคลื่อนที่แบบกลิ้ง ซึ่งแปลงแรงเสียดทานแบบเลื่อนเป็นแรงเสียดทานแบบกลิ้ง ดังนั้นประสิทธิภาพการส่งผ่านที่สูง ความต้านทานแรงเสียดทานที่ต่ำกว่า และอายุการใช้งานที่ยาวนาน
คำถามที่ 2: ระบบไหลเวียนโลหิตทรงกลมมีหน้าที่อะไร?
ตอบ: ระบบหมุนเวียนลูกบอลจะนำทางลูกบอลผ่านเส้นทางการหมุนเวียนอย่างต่อเนื่อง ช่วยให้ลูกบอลกลับสู่ตำแหน่งเริ่มต้นและทำงานต่อไป จึงมั่นใจได้ว่าบอลสกรูจะทำงานได้อย่างต่อเนื่องและมั่นคง
