RGH30CA คู่มือลูกกลิ้งเชิงเส้น

RGH30CA ลิเนียร์ไกด์

รายละเอียดสินค้า

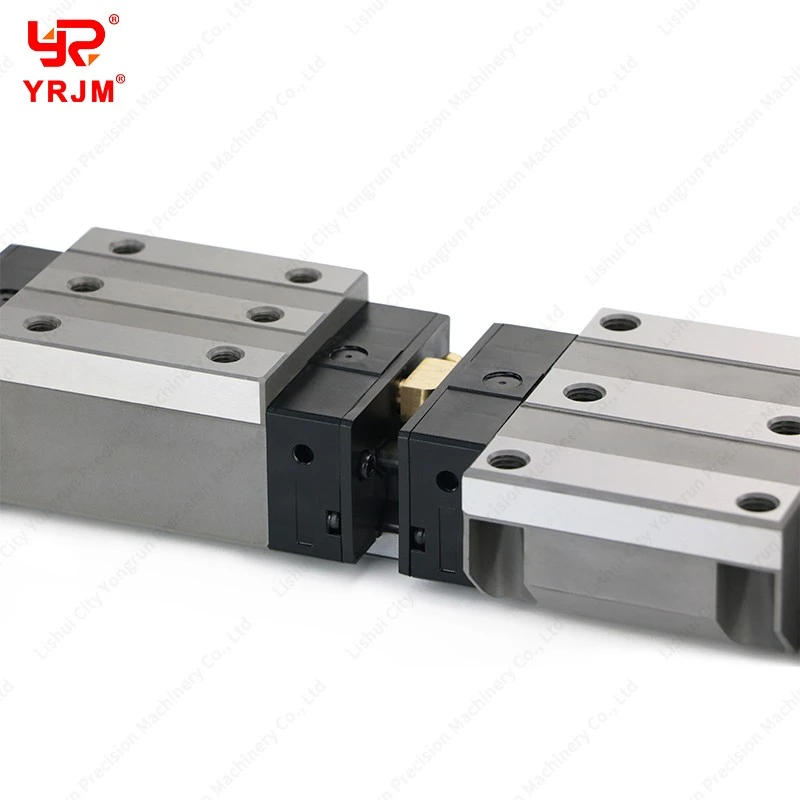

RGH30CA เป็นส่วนประกอบการเคลื่อนที่เชิงเส้นระดับพรีเมียมที่ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รางนำทางแบบบอล-แบบดั้งเดิมไม่เพียงพอ ด้วยการใช้ลูกกลิ้งทรงกระบอกกราวด์ที่มีความแม่นยำ-เป็นองค์ประกอบการกลิ้ง ซีรีส์ RG จึงมีความแข็งแกร่งของโครงสร้างและความสามารถในการรับน้ำหนัก-ที่สูงกว่าอย่างมีนัยสำคัญมากกว่าตัวเลือกประเภทลูกบอล-

ชุด:ซีรี่ส์ RG (ประเภทลูกกลิ้งทรงกระบอกความแข็งสูง-พิเศษ)
ขนาด:30 มม. (ใช้ได้กับราง RGR30)
องค์ประกอบกลิ้ง:ลูกกลิ้งทรงกระบอก (หน้าสัมผัสแบบเส้น) ให้ความแข็งสูงกว่าแบบลูกบอลถึง 30%
การติด:การกำหนดค่าแบบ-สี่เหลี่ยมเพื่อการติดตั้ง-ด้านบนที่ปลอดภัย
ผลงาน:

• ความสามารถในการรับน้ำหนักมากพร้อมการเสียรูปยืดหยุ่นน้อยที่สุด
• การหน่วงการสั่นสะเทือนที่เหนือกว่าเพื่อการปรับปรุงพื้นผิวในการตัดเฉือน
• โครงสร้างเหล็กเกรดสูง-เพื่ออายุการใช้งานที่ยาวนานขึ้น

เหมาะสำหรับ:เครื่องกัด/คว้าน CNC ระบบอัตโนมัติโหลดสูง- และเครื่องกลึงที่มีความแม่นยำ

ข้อดีทางวิศวกรรมหลัก
1. ความสามารถในการรับน้ำหนัก 4 ทิศทางแบบสมมาตร (มุมสัมผัส 45 องศา)
RGH30CA มีโครงร่างลูกกลิ้งทรงกระบอกขั้นสูงสี่-แถวที่จัดเรียงที่มุมสัมผัส 45 องศาแบบสมมาตร

• ผลประโยชน์:รูปทรงที่ได้รับการปรับปรุงนี้ทำให้มั่นใจได้ว่า-ความสามารถในการรับน้ำหนักที่สม่ำเสมอและประสิทธิภาพ-ความแข็งแกร่งสูงในทิศทางหลักทั้งสี่ทิศทาง: แนวรัศมี แนวกลับ-แนวรัศมี และแนวขวาง ความแข็งรอบทิศทาง-นี้ช่วยให้วิศวกรมีอิสระเต็มที่ในการวางแนวการติดตั้ง-ไม่ว่าจะเป็นแนวนอน แนวตั้ง หรือกลับด้าน- โดยไม่กระทบต่อความแม่นยำของระบบหรือความเสถียรของโหลด

2. อายุการใช้งานที่ยาวนานกว่า
ระบบนำทางเชิงเส้นตรงแบบลูกบอล-แบบดั้งเดิมใช้รูปทรงสัมผัสแบบจุด- ซึ่งเน้นไปที่แรงเค้นมหาศาลบนพื้นที่ขนาดเล็ก ทำให้เสี่ยงต่อความล้าของพื้นผิวก่อนวัยอันควรและการหลุดร่อน

• ผลประโยชน์:ด้วยการใช้ลูกกลิ้งทรงกระบอก RGH30CA จึงสามารถ "สัมผัสแนวเส้น" กับทางวิ่งได้ สิ่งนี้จะช่วยลดความเครียดจากการสัมผัสของ Hertzian สูงสุดได้อย่างมากโดยการกระจายโหลดเท่าๆ กันไปตามพื้นผิวเชิงเส้น ผลลัพธ์ที่ได้คือความล้าของวัสดุลดลงอย่างมาก ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานขึ้นและคาดการณ์ได้มากขึ้น แม้ภายใต้วงจรอุตสาหกรรมงานหนักที่ต่อเนื่อง-
